Regelventile

Regelventile für Hydraulik: Druck und Volumenstrom im Griff

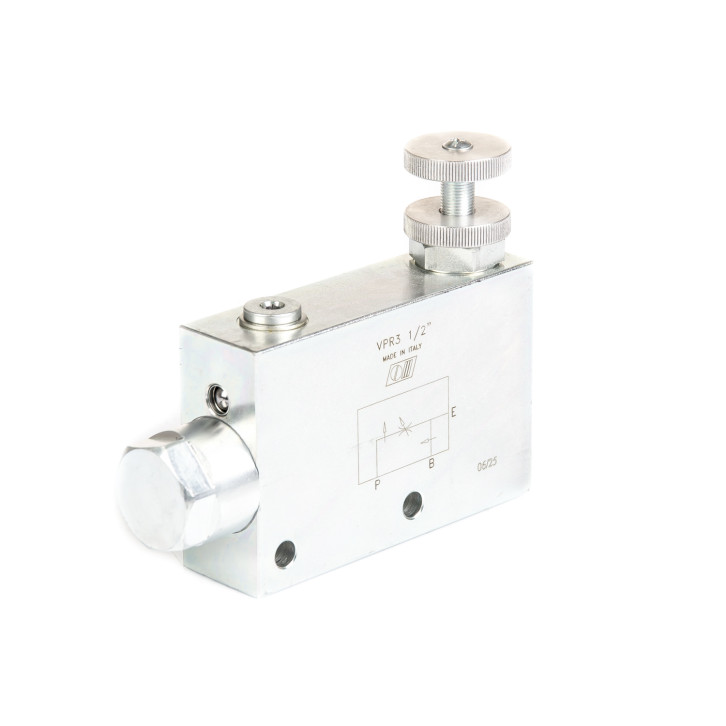

Wenn ein Zylinder zu schnell ausfährt, zwei Verbraucher gleichzeitig laufen sollen oder ein Kreis weniger Druck verträgt als die Pumpe liefert, regelt ein Ventil das. Im Fliegl Agro-Center finden Sie Stromregelventile, Mengenteiler, Druckreduzierventile und Umkehrventile für den Betrieb bis 350 bar.

Stromregelventile: Geschwindigkeit begrenzen

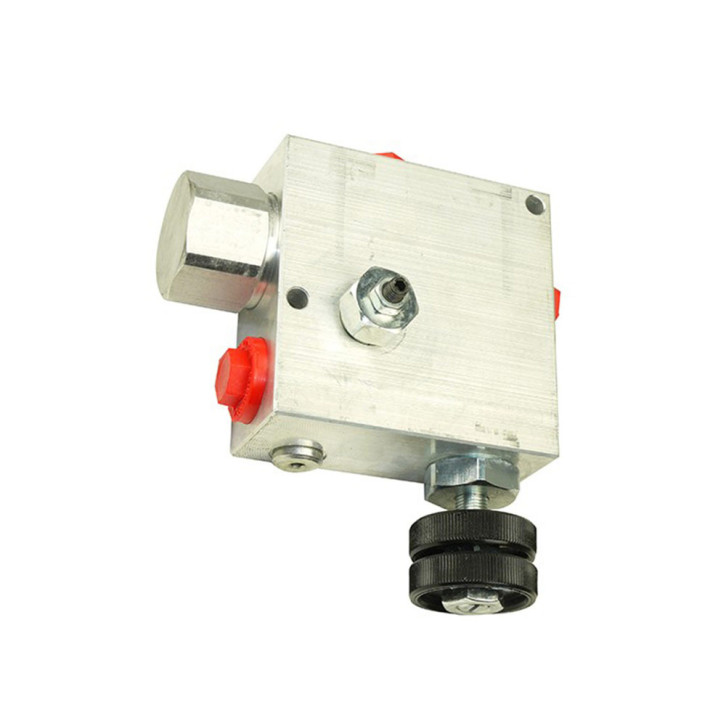

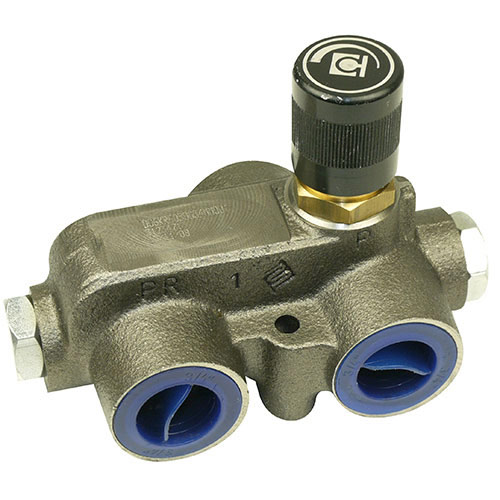

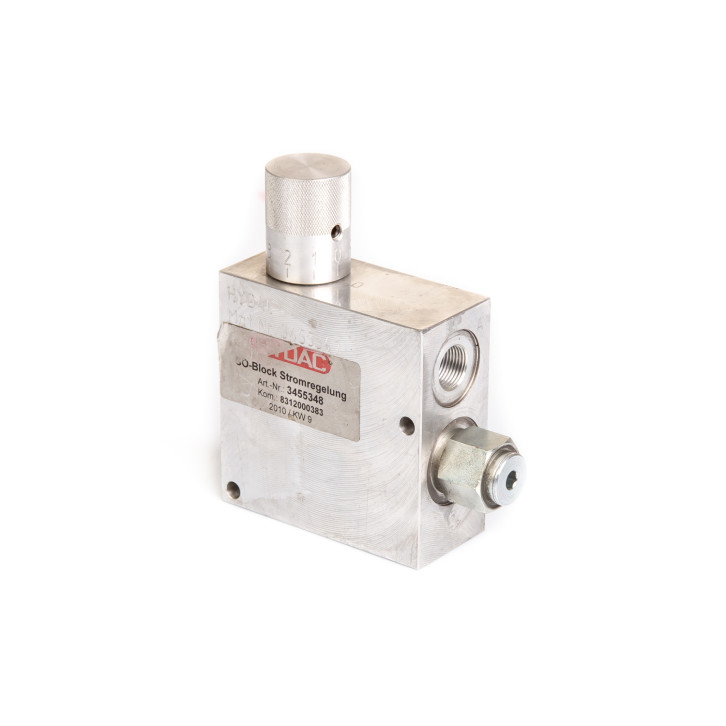

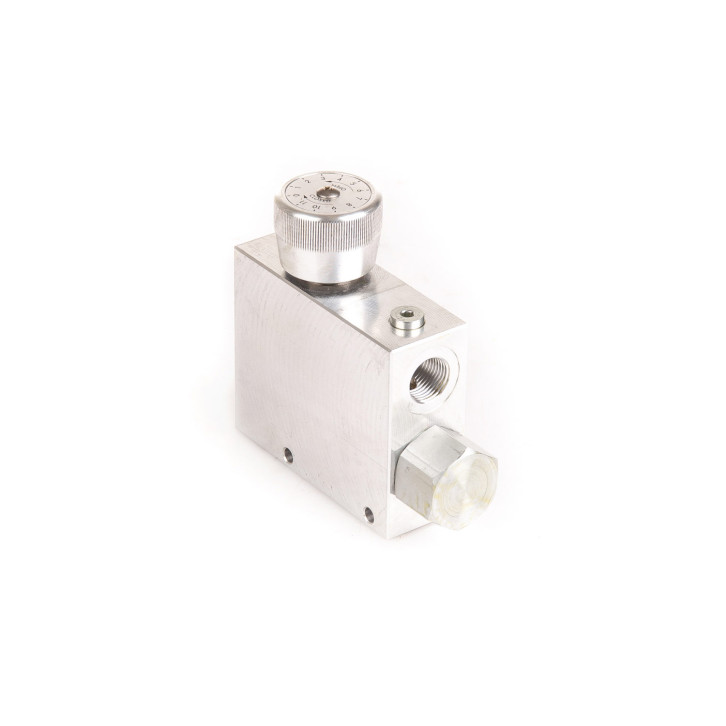

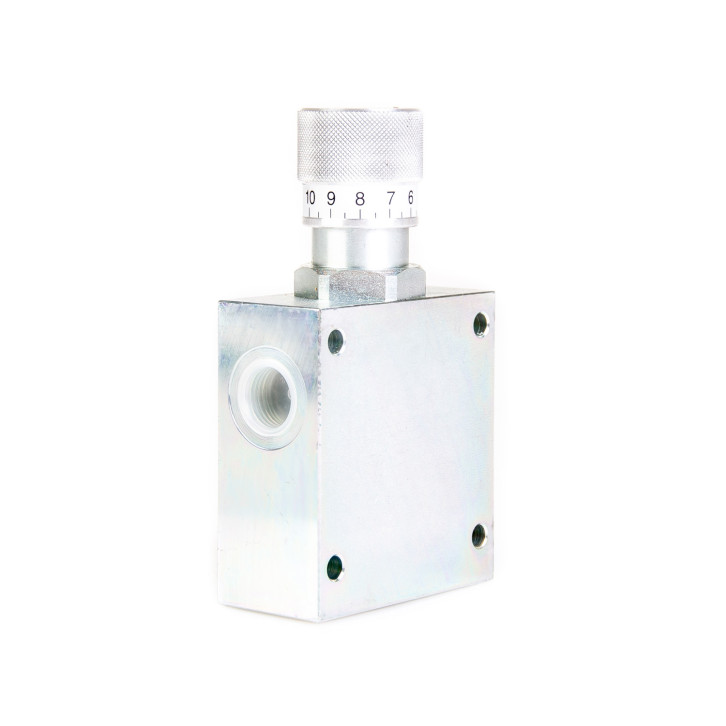

Ein Stromregelventil teilt den Eingangsstrom in einen einstellbaren Konstantstrom und einen Reststrom. Beide Teilströme sind unabhängig voneinander druckbelastbar und über ein einstellbares Druckbegrenzungsventil abgesichert. Die manuelle Ausführung DDL8025 regelt 0 bis 25 Liter je Minute, die DDL8050 0 bis 50 Liter, beide bis 300 bar Betriebsdruck bei maximal 100 Liter Durchfluss.

Mit Druckbegrenzung oder für die Grundplatte

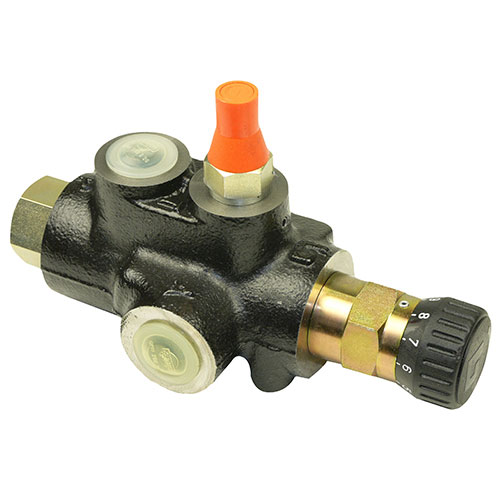

Die Baureihe D 100/50 und D 100/75 verbindet Stromregelung und Druckbegrenzung: Druckbereich 10 bis 300 bar, Durchflussmenge 100 Liter je Minute, Konstantstrom 0 bis 50 beziehungsweise 0 bis 75 Liter, Anschluss M22 x 1,5 oder zwei mal 1/2 Zoll und ein mal 3/4 Zoll. Für Load-Sensing-Anlagen führen wir das Stromregelventil für die Grundplatte mit Rücklaufbohrung: bis 30 Liter in NG 06, bis 90 Liter in NG 10, jeweils bis 350 bar.

Strom teilen und wieder zusammenführen

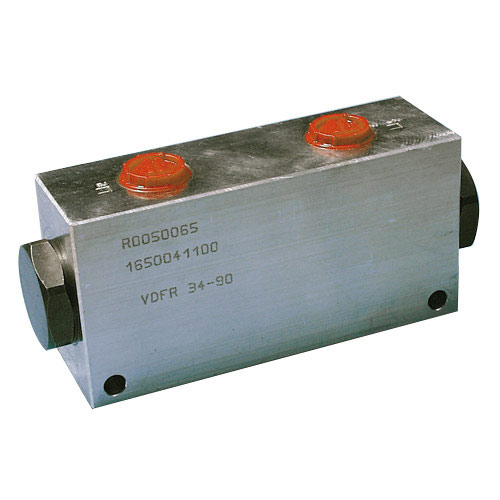

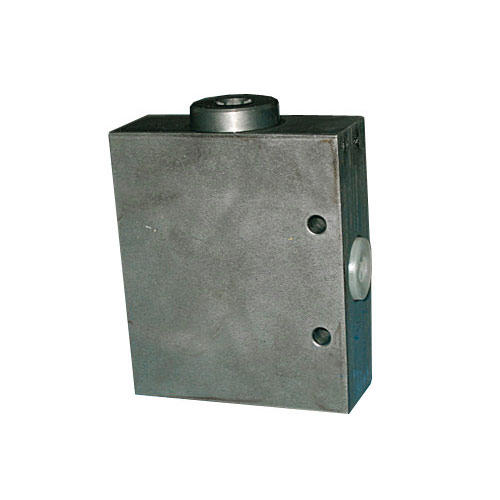

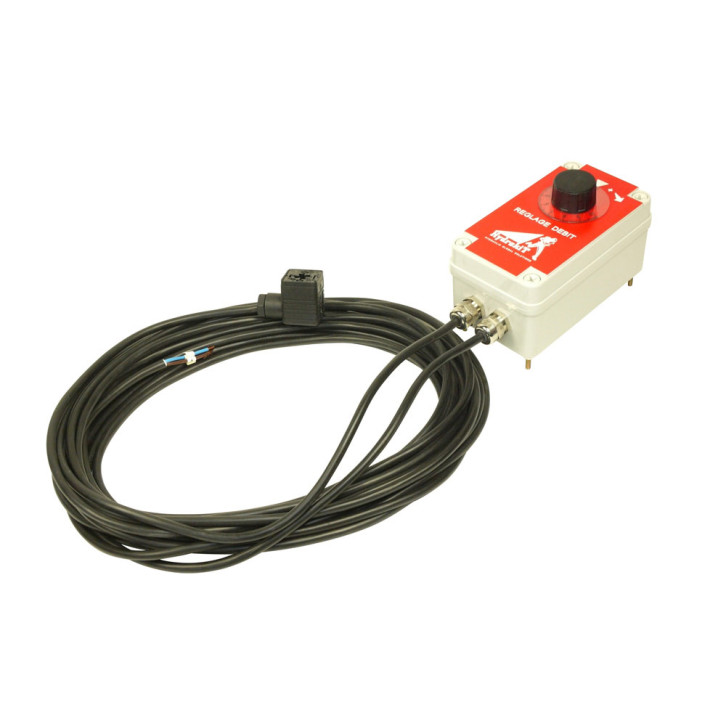

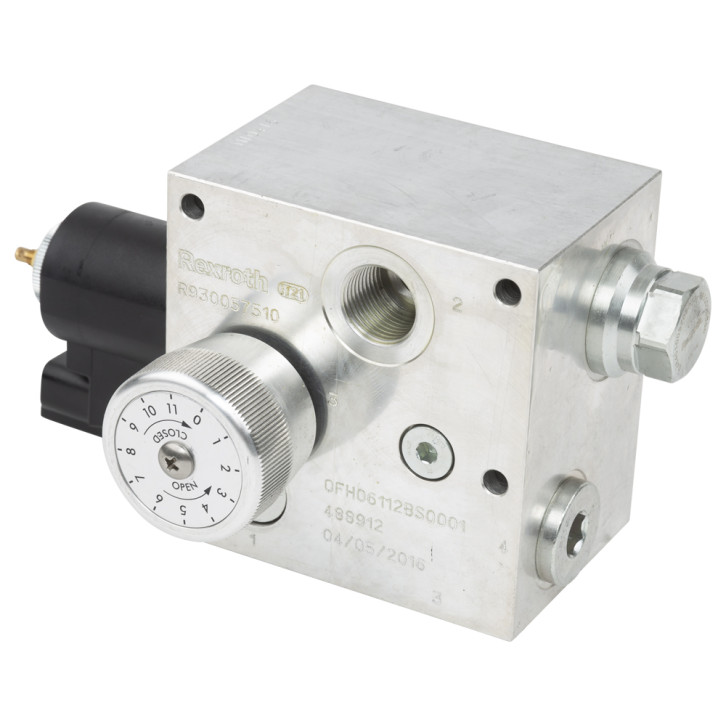

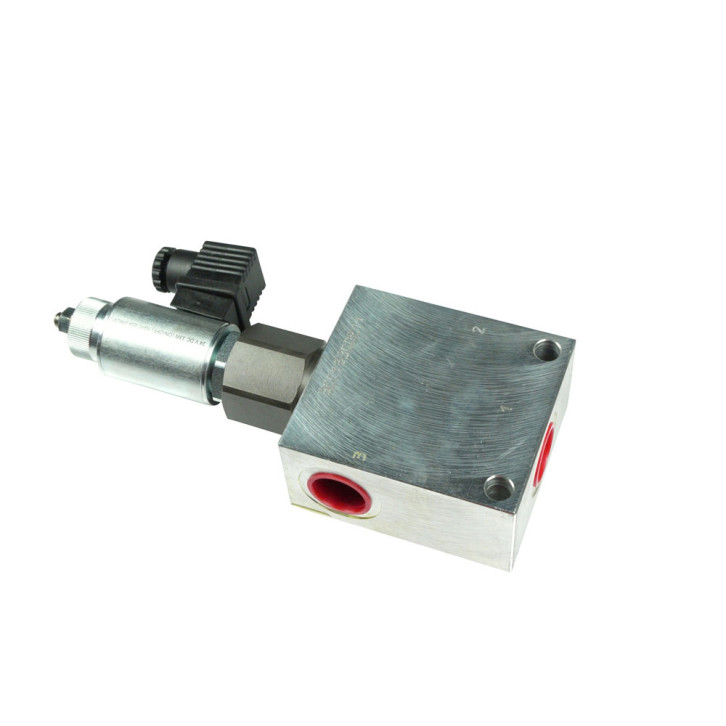

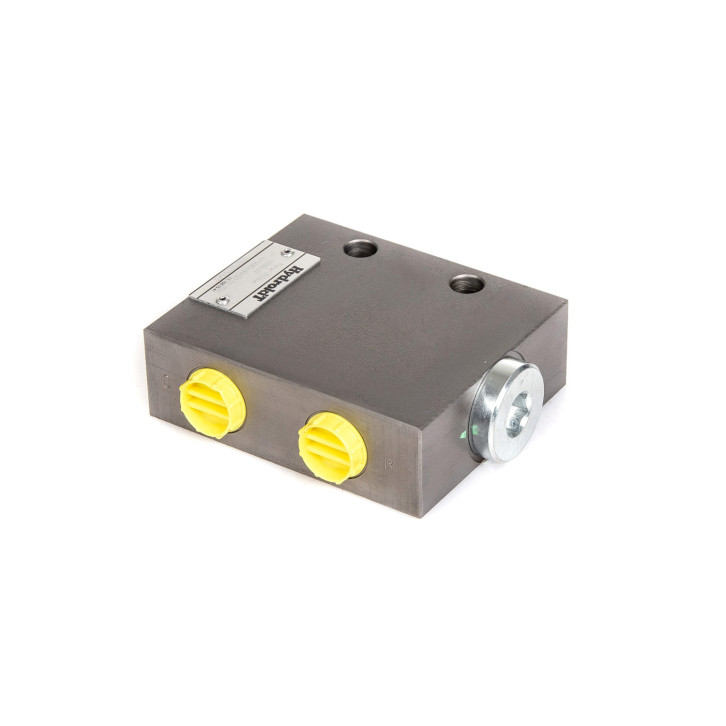

Der doppeltwirkende Stromteiler teilt und kumuliert beidseitig im Verhältnis 50 zu 50 und hält 315 bar. Es gibt ihn für 8 bis 20 und 16 bis 50 Liter je Minute mit R 3/8 Zoll sowie für 35 bis 70 Liter mit R 1/2 Zoll. Elektrisch geht es mit dem proportional gesteuerten Stromteiler: 12 oder 24 Volt, bis 210 bar, geregelt von 0 bis 50 Liter mit R 1/2 Zoll oder 0 bis 90 Liter mit R 3/4 Zoll, auf Wunsch mit Potentiometer und 8 Meter Kabel.

Druck absenken, Richtung umkehren

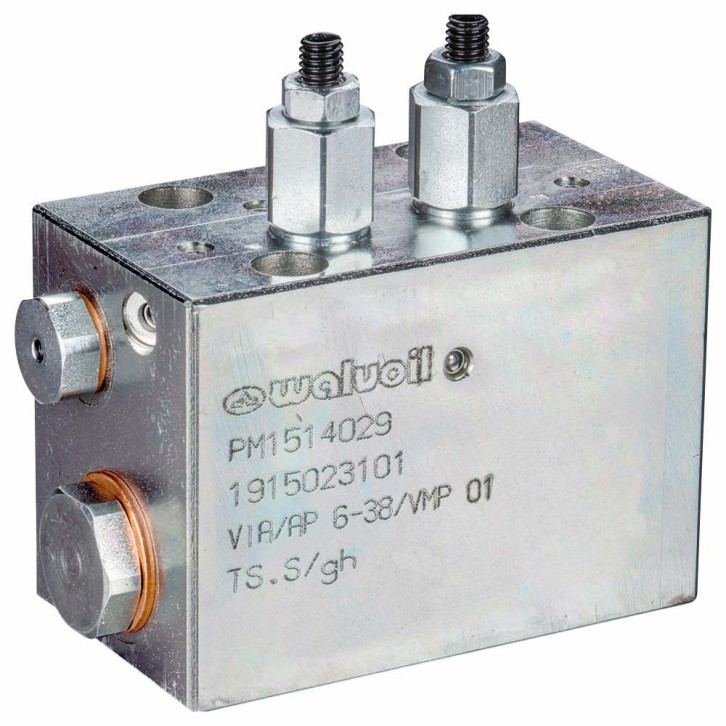

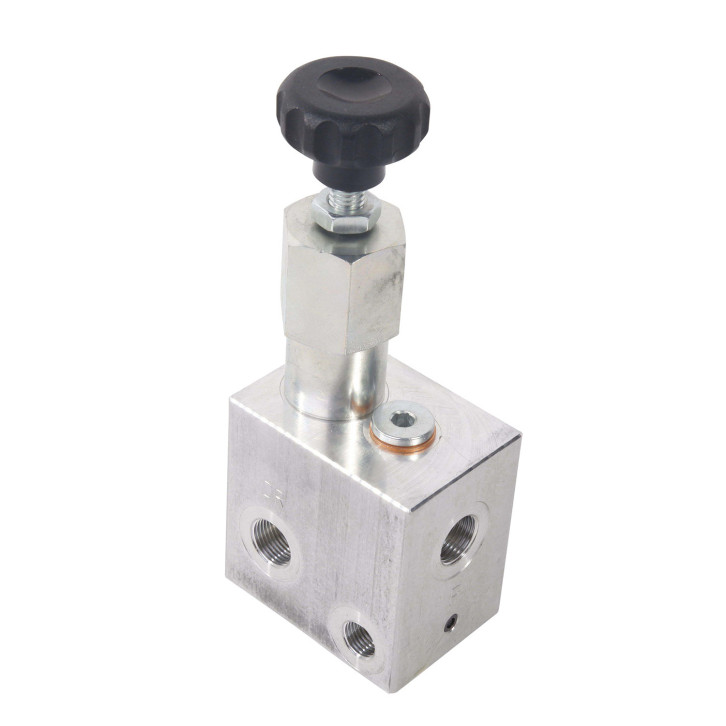

Das Druckreduzierventil im Aluminiumgehäuse senkt den Druck stufenlos auf den Wert, den der Verbraucher verträgt. Das automatische Umkehrventil arbeitet druckgesteuert und dreht die Flussrichtung selbsttätig um, etwa an Spalter oder Presse, mit Nothandbedienung, in NG 06 mit 30 Liter oder NG 10 mit 60 Liter, Federbereich jeweils 50 bis 220 bar.

Häufige Fragen

Was ist der Unterschied zwischen Regelventil und Steuerventil?

Ein Steuerventil bestimmt, wohin das Öl fließt: heben, senken, ausfahren. Ein Regelventil bestimmt die Menge und den Druck. Wer die Bewegungsrichtung schalten will, ist bei den Steuerventilen richtig.

Mein Zylinder fährt zu schnell aus. Welches Ventil brauche ich?

Ein Stromregelventil in der Zulaufleitung. Es begrenzt die Ölmenge auf den eingestellten Konstantstrom, der Rest fließt als Reststrom weiter. Für Werte bis 25 Liter je Minute reicht die DDL8025.

Zwei Motoren sollen gleich schnell laufen. Geht das?

Dafür ist der doppeltwirkende Stromteiler gebaut: Er teilt den Strom im Verhältnis 50 zu 50 und führt ihn am Ausgang wieder zusammen. Beide Verbraucher bekommen denselben Durchfluss.

Was heißt NG 06 und NG 10?

Das ist die Nenngröße des Ventils und bestimmt den möglichen Durchfluss. NG 06 arbeitet je nach Bauart bis 30 bis 40 Liter je Minute, NG 10 bis 60 bis 90 Liter. Nennen Sie uns Ihren Volumenstrom, dann sagen wir Ihnen die passende Größe.
