Abschaltventil
Gewinde: 1" (Eingang) / Druck: 250 bar / Durchfluss: 50-150 l/min. / Typ VEP 100
Dieses 2-stufige Abschaltventil besteht aus zwei direktgesteuerten Druckbegrenzungsventilen (VMP + VDS) und einem Rückschlagventil. Es wird als Abschaltventil bei Systemen mit zwei Pumpen für unterschiedliche Druckstufen eingesetzt. Bei eingestelltem Druck wird die Niederdruckpumpe (Anschluss BP) abgeschaltet und die Hochdruckpumpe (Anschluss AP) fördert allein. Bei der Kombination einer Niederdruckpumpe mit großem Fördervolumen und einer Hochdruckpumpe mit kleinem Fördervolumen kann die zu installierende Leistung kleiner ausgelegt werden.
Eigenschaft: Zylinder fährt mit hoher Geschwindigkeit und geringer Kraft aus und schaltet bei Erreichen des Werkstückes auf geringe Geschwindigkeit mit hoher Kraft um. Bei Holzspalter oder hydraulischen Pressen werden diese Ventile zum Beispiel eingesetzt.
Vorteil:
Wirkungsweise:
Anschluss:
Kontrolle des Umschalt- bzw. Abschaltdruck an BP bzw. VDS:
Definition:
Gewinde: 1" (Eingang) / Druck: 250 bar / Durchfluss: 50-150 l/min. / Typ VEP 100
Dieses 2-stufige Abschaltventil besteht aus zwei direktgesteuerten Druckbegrenzungsventilen (VMP + VDS) und einem Rückschlagventil. Es wird als Abschaltventil bei Systemen mit zwei Pumpen für unterschiedliche Druckstufen eingesetzt. Bei eingestelltem Druck wird die Niederdruckpumpe (Anschluss BP) abgeschaltet und die Hochdruckpumpe (Anschluss AP) fördert allein. Bei der Kombination einer Niederdruckpumpe mit großem Fördervolumen und einer Hochdruckpumpe mit kleinem Fördervolumen kann die zu installierende Leistung kleiner ausgelegt werden.
Eigenschaft: Zylinder fährt mit hoher Geschwindigkeit und geringer Kraft aus und schaltet bei Erreichen des Werkstückes auf geringe Geschwindigkeit mit hoher Kraft um. Bei Holzspalter oder hydraulischen Pressen werden diese Ventile zum Beispiel eingesetzt.
Vorteil:
- Die Antriebsleistung kann niedrig ausgelegt werden
- Hohe Arbeitsgeschwindigkeit bei niederem Druck
Wirkungsweise:
- Phase 1: Hochdruck- und Niederdruckpumpe fördern gemeinsam mit hohem Volumenstrom und niedrigem Druck
- Phase 2: Bei Erreichen des Einstelldruckes wird die Niederdruckpumpe zum Tank geschaltet und die Hochdruckpumpe fördert mit niedrigem Volumenstrom allein.
Anschluss:
- Niederdruckpume mit großem Fördervolumen (Anschluss BP)
- Hochdruckpumpe mit kleinem Fördervolumen (Anschluss AP)
- Ventil VDS zur Einstellung des Abschaltdruckes der Niederdruckpumpe
- Ventil VMP zur Einstellung des maximalen Systemdruckes
Kontrolle des Umschalt- bzw. Abschaltdruck an BP bzw. VDS:
- Manometer an M und BP anschließen
- VMP entspannen, sodass die Einstellung niedriger als VDS ist
- Anlage einschalten, VMP langsam reindrehen (Manometer steigt) Manometer an BP beobachten
- In dem Moment, wo BP drucklos wird, (Manometer fällt) ist der Umschaltdruck erreicht
- Ggf. VDS rein- oder rausdrehen, Vorgang wiederholen und kontrollieren
Definition:
- Rausdrehen= niedriger Druck
- Reindrehen= Druckerhöhung
- Am Manometeranschluss (M) kann nur der Systemgesamtdruck ermittelt werden

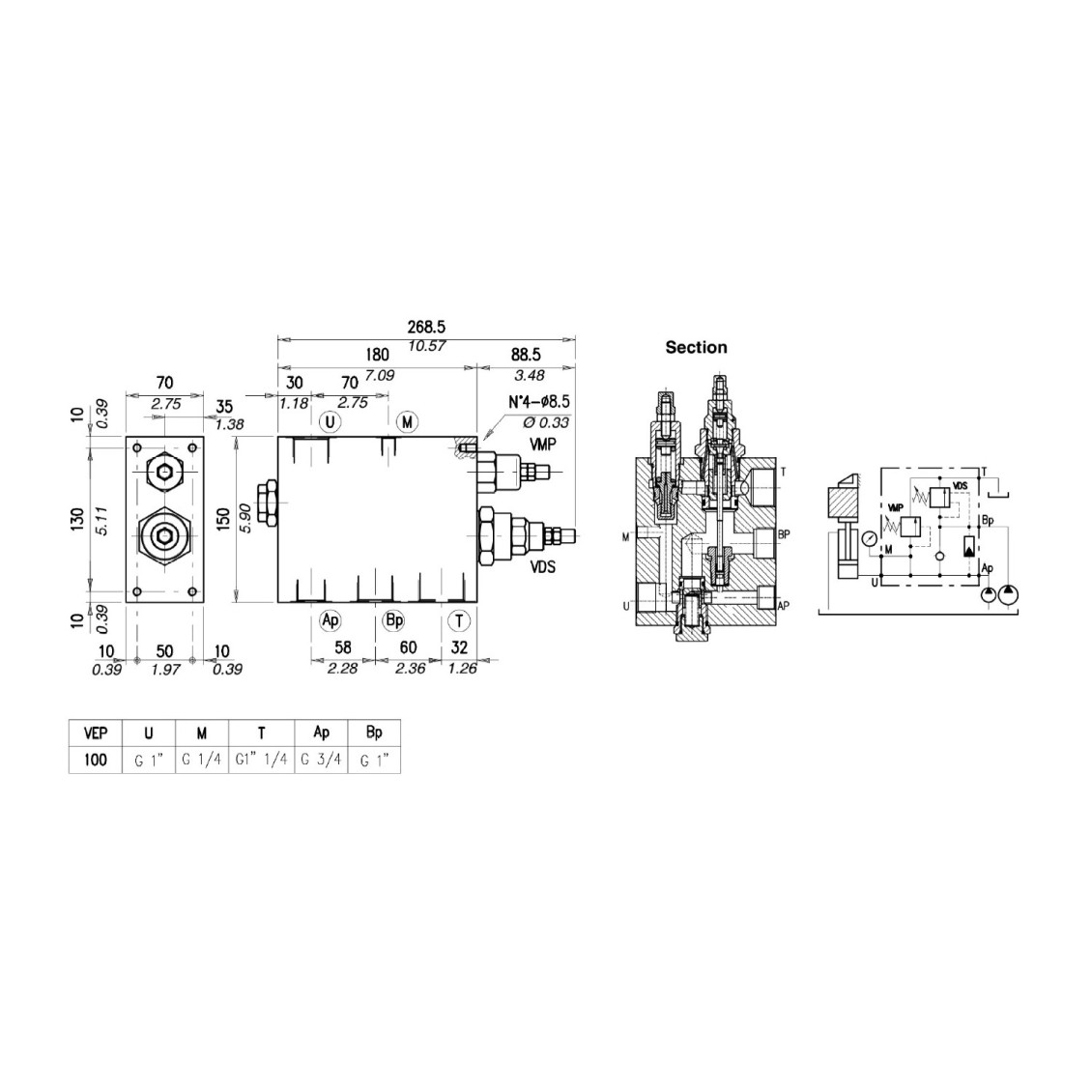

Technische Daten:
- Anschlüsse: AP 3/4" / BP 1" / T 1 1/4"
- Federbereiche: VMP 50-220 bar / VDS 10-80 bar
- Leistung: AP 50 l/min. / BP 150 l/min.
- Max. Druckbereich: 250 bar
