Windungen und Segmente

Schneckenwindungen und Segmente zum Anschweißen

Die Windung einer Förderschnecke läuft sich mit der Zeit ab, während Welle und Rohr noch tragen. Dann brauchen Sie ein neues Blatt zum Aufschweißen, keine komplette Schnecke. Fliegl führt Schneckenwindungen, auch Schneckenflügel oder Schneckenwendel genannt, in 21 Artikelgruppen: rechts- und linksdrehend, in Stahl, Edelstahl (V2A) und Inox, überwiegend 3 m lang, dazu 2-m- und 4-m-Ausführungen. Die Durchmesser reichen von D80 bis D800.

Maße, Werkstoffe und Drehrichtung

Jede Windung ist über Außendurchmesser (D), Innendurchmesser (I), Steigung und Blattstärke angegeben, zum Beispiel „D200 / I-60 / Steig. 200 / 3 m“. So finden Sie das Blatt, das auf Ihre Welle und in Ihr Rohr passt. Stahl deckt den Standardfall in Futter- und Getreideschnecken ab. Edelstahl und Inox sind für nasse und aggressive Medien gedacht, etwa Gülle-, Separations- und Biogasschnecken. Die Drehrichtung richtet sich nach Antriebsseite und Förderrichtung; im Bestand liegen überwiegend rechtsdrehende Windungen, linksdrehende Ausführungen sind ebenfalls verfügbar. Je nach Maß und Blattstärke liegen die Einzelwindungen netto zwischen rund 17 und 600 € (Stand 21.07.2026).

Schneckensegmente für Teilreparaturen

Wenn nur ein Abschnitt der Wendel verschlissen ist, ersetzen Sie ihn über ein Schnecken-Segment statt über die ganze Windung. Die Segmente gibt es als Teilwindungen mit 90° und 180°, in Stahl und Edelstahl, bis D600. Damit setzen Sie eine abgefahrene Stelle instand, ohne die Schnecke komplett neu aufzuziehen.

Sonderanfertigung ab Lager Kastl

Was das Lagersortiment nicht abdeckt, fertigt Fliegl auf Wunschmaß, Windungen in individueller Länge, für Förder- und Dosierschnecken ebenso wie für Futter-, Separations- und Bunkerbefüllschnecken. Im Bestand liegen bereits anwendungsbezogene Ausführungen für Hackschnitzel-Trocknung, Bunkerbefüllung, Biogas und den Separierer »Tapir 375«. Standardmaße sind ab Lager Kastl lieferbar.

Häufige Fragen

Schneckenflügel, Schneckenwendel, Schneckenwindung — ist das dasselbe?

Ja. Die drei Begriffe bezeichnen das gewendelte Blatt, das auf die Welle einer Förderschnecke geschweißt wird. Im Shop läuft es als Schneckenwindung.

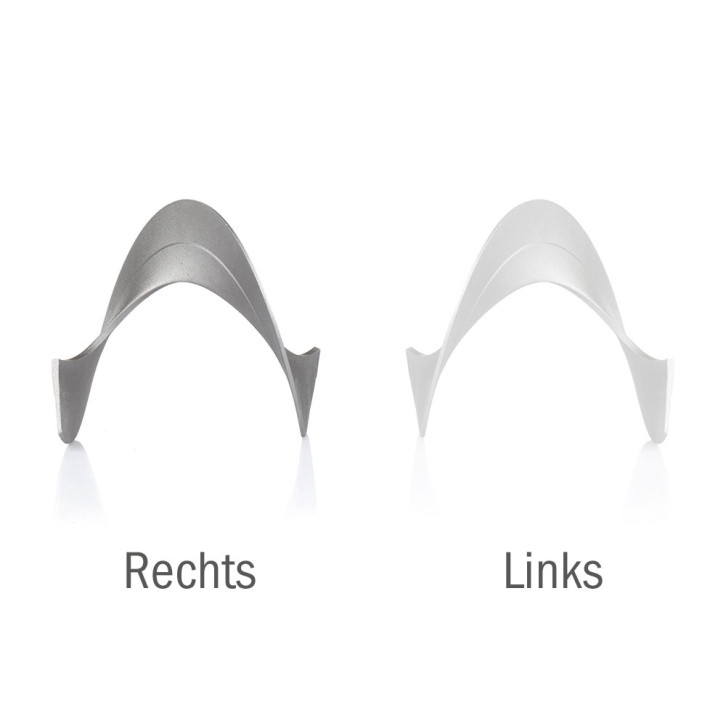

Rechts- oder linksdrehend — welche Windung brauche ich?

Das hängt von Antriebsseite und gewünschter Förderrichtung ab. Prüfen Sie an der vorhandenen Schnecke, in welche Richtung sich das Blatt windet, und wählen Sie die gleiche Drehrichtung. Rechtsdrehende Windungen liegen in der Mehrzahl vor, linksdrehende sind verfügbar.

Welche Durchmesser, Längen und Werkstoffe gibt es?

Durchmesser D80 bis D800, Längen überwiegend 3 m, dazu 2 m und 4 m. Als Werkstoff Stahl für den Standardfall, Edelstahl (V2A) und Inox für nasse oder aggressive Medien.

Bekomme ich eine Windung auf Sondermaß?

Ja. Fliegl fertigt Schneckenwindungen auf Wunschmaß in individueller Länge, passend zum Aufschweißen auf Ihre Welle. Standardmaße sind ab Lager Kastl lieferbar.
