Joysticks

Joysticks und Kreuzhebel für Frontlader, Forstkran und Traktor

Ein Joystick ersetzt zwei bis vier Hebel am Steuergerät. Im Fliegl Agro-Center finden Sie Kreuzsteuerhebel für den Direktaufbau auf das Ventil, elektrische Joysticks in Schutzart IP66 für die Bedienung aus der Kabine, Handknaufschalter mit bis zu vier Funktionen und Komplettsteuerungen für den Forstkran, wahlweise mit Kabel oder Funk.

Direkt auf dem Ventil oder elektrisch aus der Kabine

Der Kreuzsteuerhebel »LCB« sitzt direkt auf dem Steuerventil und schaltet vier Funktionen mechanisch. Wo das Ventil nicht in Reichweite liegt, arbeiten Sie elektrisch: Der tastende Joystick schaltet in Schwarz-Weiß-Technik mit 3 Ampere bei 250 Volt, hat 54 Millimeter Hebellänge, 22,5 Millimeter Einbaudurchmesser und Schutzart IP66.

Steuerungselektronik mit Schwimmstellung

Die Steuerungselektronik arbeitet mit 12 oder 24 Volt Gleichspannung im Bereich von 9 bis 32 Volt und sitzt in einem Gehäuse nach IP67. Sie führt zwei Proportionalausgänge und einen Schwarz-Weiß-Ausgang, dazu einen separaten Digitalausgang für das Umschaltventil des dritten Steuerkreises am Frontlader. Eine Schnellschnittstelle für die Schwimmstellung und eine Diagnosefunktion sind integriert.

Griffe und Schalter

Für den Handknauf führen wir die Akros-Reihe: ERD 745 mit Griff und Drucktaster, ERD 742T mit Schaltgriff und Boschtaste, ERD 743 ws mit vier rastenden Funktionen und M8-Gewinde. Weitere Griffe gibt es mit M10 und M14 x 1,5. Die Verbindungskabel »M12 gerade-gerade« sind mit Stahlummantelung ausgeführt, weil sie im Alltag über Kanten laufen.

Forstkran mit Kabel oder Funk

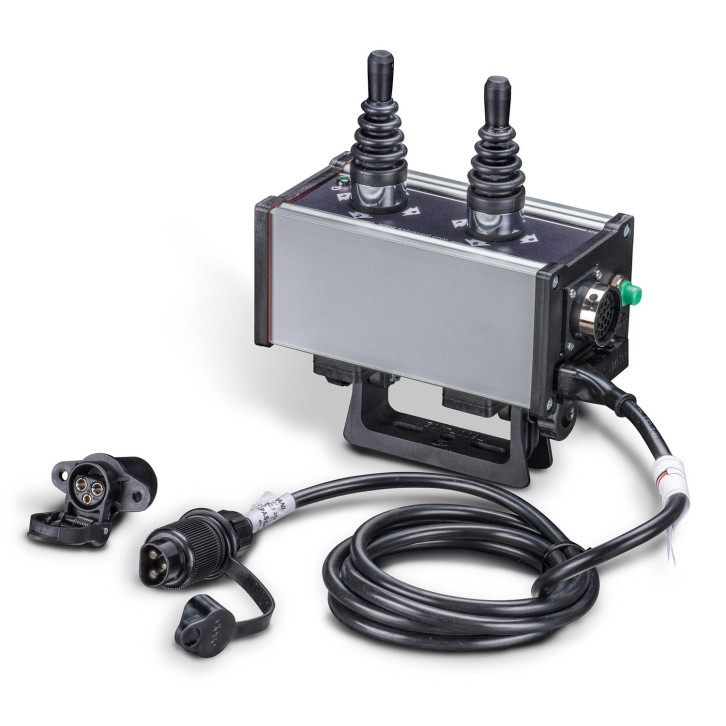

Die Komplettsteuerung für den Forstkran gibt es mit Schrittmotorbetätigung, als Joystick-Kabelsteuerung oder als Funk-Kransteuerung. Der Funkempfänger misst 107 x 165 x 50 Millimeter und arbeitet bis 150 Meter Reichweite. Der Funktionsumfang entspricht der mechanischen Steuerung.

Häufige Fragen

Was ist der Unterschied zwischen proportional und Schwarz-Weiß?

Ein Schwarz-Weiß-Joystick kennt nur an und aus, die Bewegung läuft mit voller Geschwindigkeit. Proportional heißt: Je weiter Sie den Hebel drücken, desto schneller fährt der Zylinder. Für Ballenzangen und Krane lohnt proportional, für ein einfaches Umschaltventil reicht Schwarz-Weiß.

Kann ich einen Joystick an mein vorhandenes Steuergerät hängen?

Bei elektrisch angesteuerten Ventilen ja, dafür ist der Joystick da. Mechanische Steuergeräte brauchen den Kreuzsteuerhebel im Direktaufbau oder eine Seilzugbedienung. Nennen Sie uns die Typenbezeichnung Ihres Ventils, dann sagen wir Ihnen, welche Variante passt.

Wie bekomme ich den dritten Steuerkreis am Frontlader?

Über den separaten Digitalausgang der Steuerungselektronik, der das Umschaltventil ansteuert. Damit schalten Sie zwischen zwei Funktionen auf demselben Kreis um.

Hält der Joystick im Stallbereich?

Der tastende Joystick ist nach IP66 geschützt, die Steuerungselektronik nach IP67. Beide sind für Staub und Strahlwasser ausgelegt. Die Kabel sind zusätzlich mit Stahl ummantelt.
