Beschreibung
Elektroventil - Wege 4/3
NG 10 /TT - 12 V - bis 100 l/min.
Unsere Elektroventile sind dank ihrer grossen zulässigen Durchflussmengen und hohen erlaubten Drücke verbunden mit extrem niedrigem Platzbedarf für die verschiedensten Anwendungsgebiete geeignet. Durch den Einsatz von Ölbadmagneten wird die Ausführung besonders betriebssicher und wirtschaftlich, da keine dynamischen Dichtungen erforderlich sind; der Magnetkern ist direkt am Ventilgehäuse angeschraubt, die Spule ist mittels einer Hutmutter befestigt. Die strömungstechnisch besonders günstige Gestaltung der Durchflussquerschnitte und der Kolben ermöglicht hohe Durchflussmengen bei minimalem Druckgefälle.
Die Rückführung des Kolbens in die Ausgangslage erfolgt mittels exakt abgestimmter Federn, welche den Kolben sofort nach Wegfallen der auf ihn einwirkenden Stellkraft in seine Ruhestellung zurückführen. Als Druckmedium werden Hydraulik-Mineralöle nach DIN 51525 empfohlen. Mit den elektromagnetischen Steuerventilen von »Fliegl« können Sie bis zu 8 Funktionen betätigen (einfachwirkend oder doppeltwirkend). Bitte rufen Sie uns bei Fragen an – wir beraten Sie gerne!
Technische Daten:
NG 10 /TT - 12 V - bis 100 l/min.
Unsere Elektroventile sind dank ihrer grossen zulässigen Durchflussmengen und hohen erlaubten Drücke verbunden mit extrem niedrigem Platzbedarf für die verschiedensten Anwendungsgebiete geeignet. Durch den Einsatz von Ölbadmagneten wird die Ausführung besonders betriebssicher und wirtschaftlich, da keine dynamischen Dichtungen erforderlich sind; der Magnetkern ist direkt am Ventilgehäuse angeschraubt, die Spule ist mittels einer Hutmutter befestigt. Die strömungstechnisch besonders günstige Gestaltung der Durchflussquerschnitte und der Kolben ermöglicht hohe Durchflussmengen bei minimalem Druckgefälle.
Die Rückführung des Kolbens in die Ausgangslage erfolgt mittels exakt abgestimmter Federn, welche den Kolben sofort nach Wegfallen der auf ihn einwirkenden Stellkraft in seine Ruhestellung zurückführen. Als Druckmedium werden Hydraulik-Mineralöle nach DIN 51525 empfohlen. Mit den elektromagnetischen Steuerventilen von »Fliegl« können Sie bis zu 8 Funktionen betätigen (einfachwirkend oder doppeltwirkend). Bitte rufen Sie uns bei Fragen an – wir beraten Sie gerne!
Technische Daten:
- Typ: 4/3 Wege
- Strom: 12 Volt

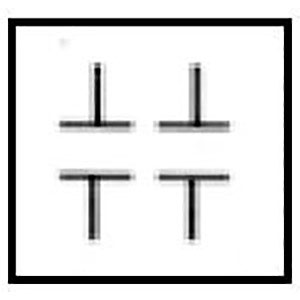

- Schaltstellung (stromlos): Pumpe - Tank geschlossen Verbraucher A - B geschlossen
- Durchflussmenge: bis 100 l/min.
- Einschraubgewinde: R 1/2" A,B; R 3/4" P,T
