Zusatzsteuergerät für Bosch-System SB 23
19124  (alte Nr.: 19008) / bis 70 Liter

Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, das zur Steuerung von Zylindern und Hydromotoren eingesetzt wird. Es hat schiebergedichtete Zylinderanschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohen Lasten zulässig ist.
Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist. Die Position Senken ist ebenfalls gerastet, allerdings ohne Endabschaltung.
Schaltet man über die Senken-Position weiter, wird die gerastete Position Schwimmstellung eingeschaltet (Verbraucheranschlüsse A und B miteinander verbunden zum Rücklauf).
Die Position Schwimmstellung kann sowohl bei doppeltwirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung eingesetzt werden.
Das Zusatzsteuergerät ist von doppeltwirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich.

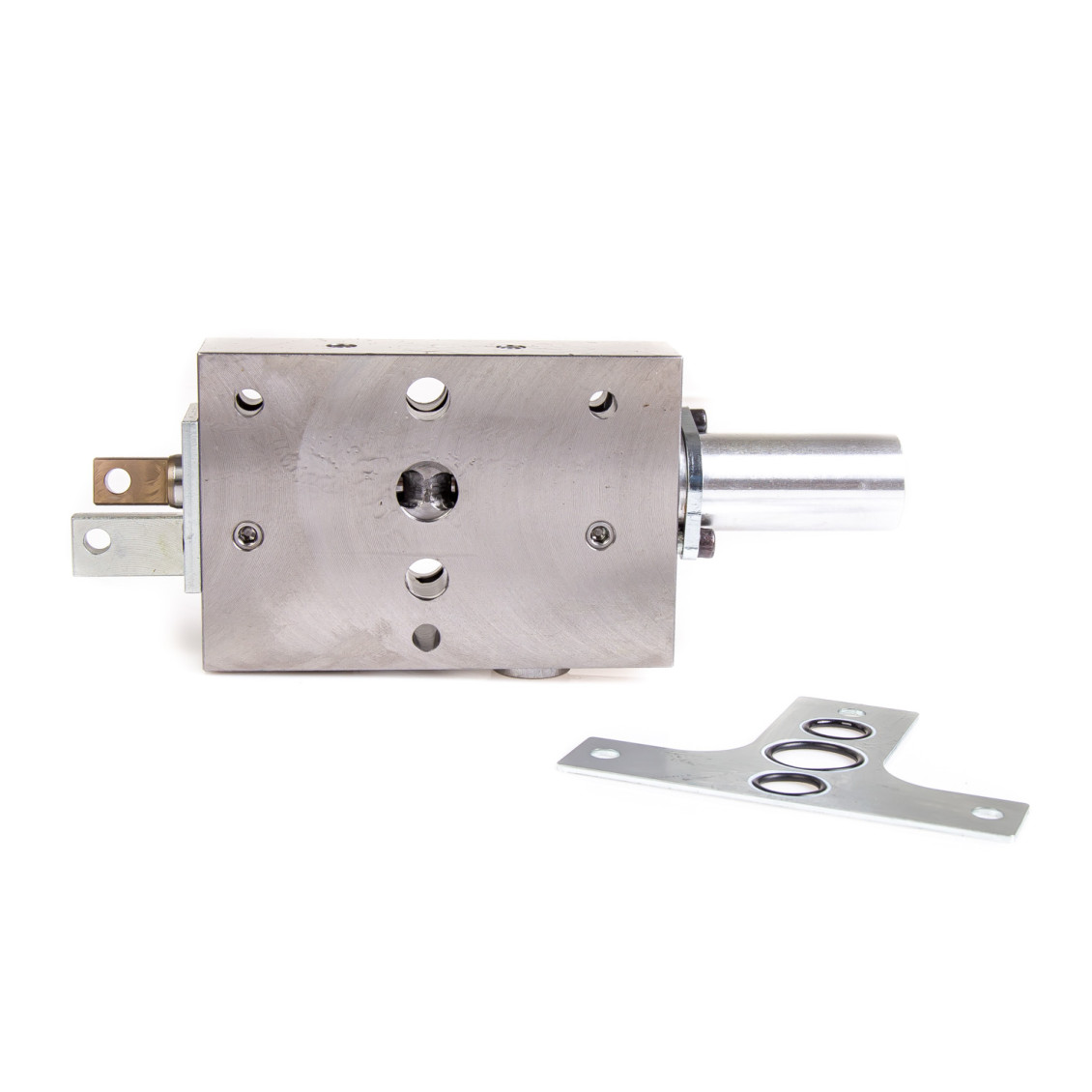

Wahlweise mit Single-Hebel oder mit Seilzugfernbedienung lieferbar. Ein Stauventil ist integriert. Das Ventil kann durch eine frei positionierbare Dichtplatte links als auch rechts montiert werden.
Die Dichtplatte ist im Lieferumfang enthalten.
Der Hebel AK Artikelnummer 99002 ist als optionales Zubehör lieferbar.

EINBAU
Die Endplatte oder das Endventil wird abgenommen in dem die Ankerschrauben herausgedreht werden. Das Steuerventil (19124) wird als Ersatz für ein Steuerventil eingesetzt oder als zusätzliches Ventil eingebaut. Das Steuerventil ist mit einer Dichtplatte ausgestattet. Diese muss auf der Seite montiert werden, auf der die Dichtungen von dem vorhandenen Steuerventil fehlen. Als zusätzliches Ventil müssen längere Ankerschrauben oder Stehbolzen zum Einsatz kommen. Mit der Endplatte oder dem Endventil wird das Zusatzsteuerventil wieder verschraubt. Hier muss unbedingt ein Anzugsdrehmoment der Ankerschrauben oder Stehbolzen von 30 Nm eingehalten werden. Dies kann mit einem Drehmomentschlüssel überprüft werden.
Es werden 3 Stück Distanzscheiben mit einer Stärke von 0,05 mm mitgeliefert. Diese sind zwischen dem vorhandenen und dem neuen Ventil auf den Ankerschrauben oder Stehbolzen zu positionieren, damit der Ventilblock sich bei dem Anziehen der Schrauben nicht verzieht.

BEDIENUNG
Das Steuerventil hat vier Stellungen des Hebels, die Mittelstellung, Druck auf A, Druck auf B und die Schwimmstellung. Ist das Anzugsdrehmoment eingehalten worden, so bewegt sich der Steuerkolben leichtgängig in seine Mittelstellung zurück aus jeder anderen Position. Auf dem Anschluss A befindet sich die Zusatzfunktion Endabschaltung. Diese ist in Funktion, wenn der Anschluss A einen Druck entwickelt von über 175 bar. Schaltet das Ventil nicht automatisch ab, erreicht der Schlepper diesen Druck nicht, oder die Anzugsbolzen wurden doch zu fest angezogen, so dass der Steuerkolben klemmt. Sollte der Steuerkolben klemmen, so sind die Anzugsdrehmomente der Ankerschrauben zu überprüfen.

Das Ventil hat eine Umschaltung von doppeltwirkend auf einfachwirkend. Diese befindet sich über der Endkappe des Ventiles. Das Ventil wird vom Werk aus doppeltwirkend eingestellt und kann bei Bedarf linksherum einfachwirkend eingestellt werden. Zum Lösen muss ein 4 mm Inbusschlüssel verwendet werden. Die Schraube wird soweit herausgedreht, bis diese am Gehäuse bündig abschließt. Die zusätzlich auf B eingeschraubte Verschlussschraube ist nur für den Fall der einfachwirkenden Funktion mitgeliefert. Das Ventil hat eine Schwimmstellung. Diese befindet sich hinter der Schaltposition von B (senken). Die Schaltposition B hat auch eine Rastung. Diese Rastung wird nicht durch die Endabschaltung entriegelt.

Original Bosch ET-Nummer

• 0 521 609 001, 0 521 609 003, 0 521 609 005, 0 521 609 009, 0 521 609 010, 0 521 609 011, 0 521 609 013, 0 521 609 014, 0 521 609 019
• 0 521 609 021, 0 521 609 022
• 0 521 609 043, 0 521 609 049
• 0 521 609 053, 0 521 609 054
• 0 521 609 062, 0 521 609 063, 0 521 609 064, 0 521 609 068, 0 521 609 069
• 0 521 609 070, 0 521 609 074, 0 521 609 079
• 0 521 609 080, 0 521 609 086, 0 521 609 089
• 0 521 609 092, 0 521 609 093, 0 521 609 096

Verwendbarkeit

• Case IH Serie 743 XL, 745 XL ab Bj. 8/95, 844, 856 XL, 956 XL, 1055, 1056 XL, 1255 XL - 1455 XL, 1255 XLA - 1455 XLA
• CS 48, CS 58, CS 68, CS 75, CS 78, CS 86, CS 94, CS 110, CS 120, CS 130, CS 150, CS 964
• 4220, 4230, 4240
• CX 50, 60, 70, 80, 90, 100
• Claas ARES 720 RZ
• Deutz Serie AgroStar 4.61, 4.71, 6.11, 6.21, 6.28, 6.31, 6.61, 6.71, 6.81
• Deutz Serie AgroTron 4.70, 4.80, 4.85, 4.95, 6.00, 6.05, 6.15, 6.20, 6.30, 6.45
• MF Serie 3000 von 1987 bis Februar 1989
• Steyr Serie 900 bis 9000
• Zetor Serie 3320, 3320 R, 3340, 3341, 4320, 4341, 4340, 5320, 5340, 5341, 6320, 6340, 6341, 7320, 7340, 7341, 7520, 7540, 7540 S, 8520, 8540, 9245, 9520, 9540, 9540 S, 10245, 10520, 10540, 10540 LS, 11245, 12245, 16245, 18345
• Valtra Serie 6000
• Lindner
• Zetor

Technische Daten

• 5/4 Wegeventil, Wahlweise auf EW/DW umschaltbar
• Betriebsdruck: max. 220 bar
• Betriebstemperatur: -20 / +80°C
• Viskosität: 10 - 200 mm²/s
• Rücklaufdruck: max. 10 bar
• Nenndurchfluss: max. 70 l
• Anzugsdrehmoment: 30 Nm
• Überdeckung: positiv
• Anschlüsse: M22 x 1,5
• Betriebsmittel: Hydrauliköl nach DIN 51524
• Gewicht: 4,2 kg
• Maße (L x B x H): 271,8 x 38 x 109 mm
