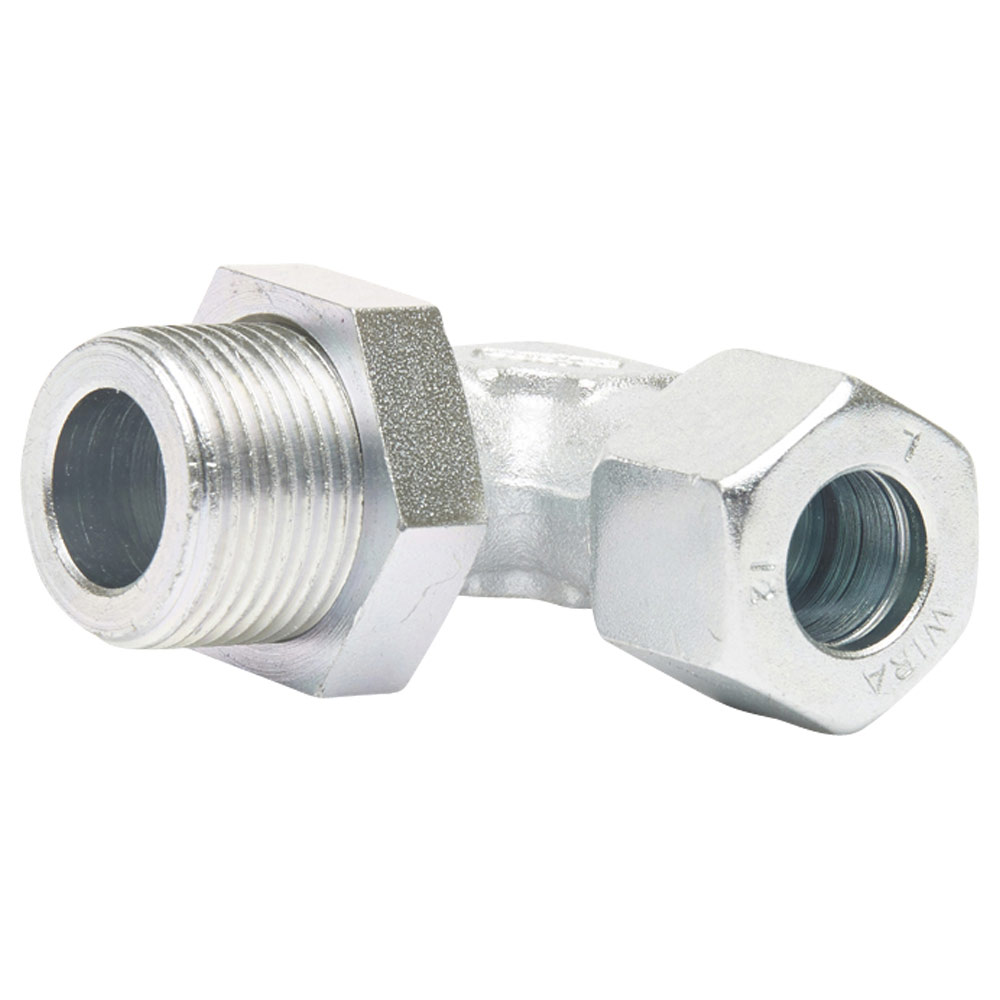

Winkel-Einschraubverschraubung 90°
Dient zu schwer zugänglichen Bereichen und als Überbrückung einer Druckluft- oder Hydraulikleitung. Zur Fixierung ist bereits eine Kontermutter auf dem Winkel montiert.
In Verbindung mit einer Einsteckhülse und einem Klemmring auch für Kunststoffrohre geeignet.
Damit bei Druckluftleitungen keine Luft entweichen kann sollten Sie vor allem bei Einschraubverschraubungen auf Qualität bauen. Wählen Sie deshalb die günstigen und hochwertigen Winkel-Verschraubungen von Fliegl!
Ausführung:
komplett mit Schneidring, Überwurfmutter und einer Kontermutter M22x1,5 mm
Rohr-Ø: 12 mm
passender Adapter: für Rohr 12 mm
Schenkellänge: 32,0 mm (Überwurfmutterseitig)
Schenkellänge: 44,3 mm (Gewindeseitig)
Außengewinde an der Überwurfmutter: M18x1,5 mm
Gewindesteigung: 1,5 mm
Schlüsselweite an der Kontermutter: 27 mm
Schlüsselweite an der Überwurfmutter: 22 mm
Oberfläche: verzinkt
Wichtiger Hinweis!
Druckring und O-Ring sind im Lieferumfang nicht enthalten, bitte separat bestellen!
