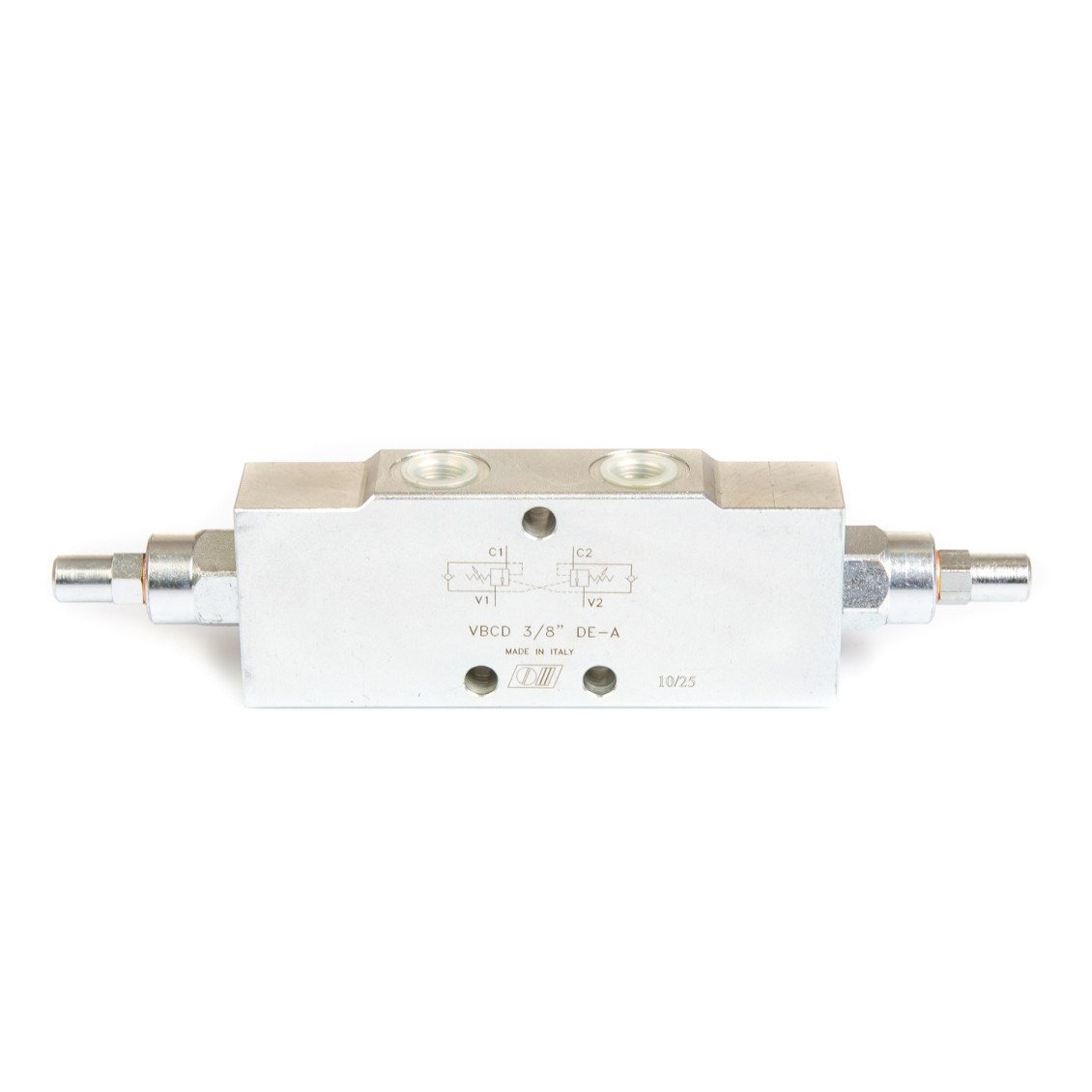

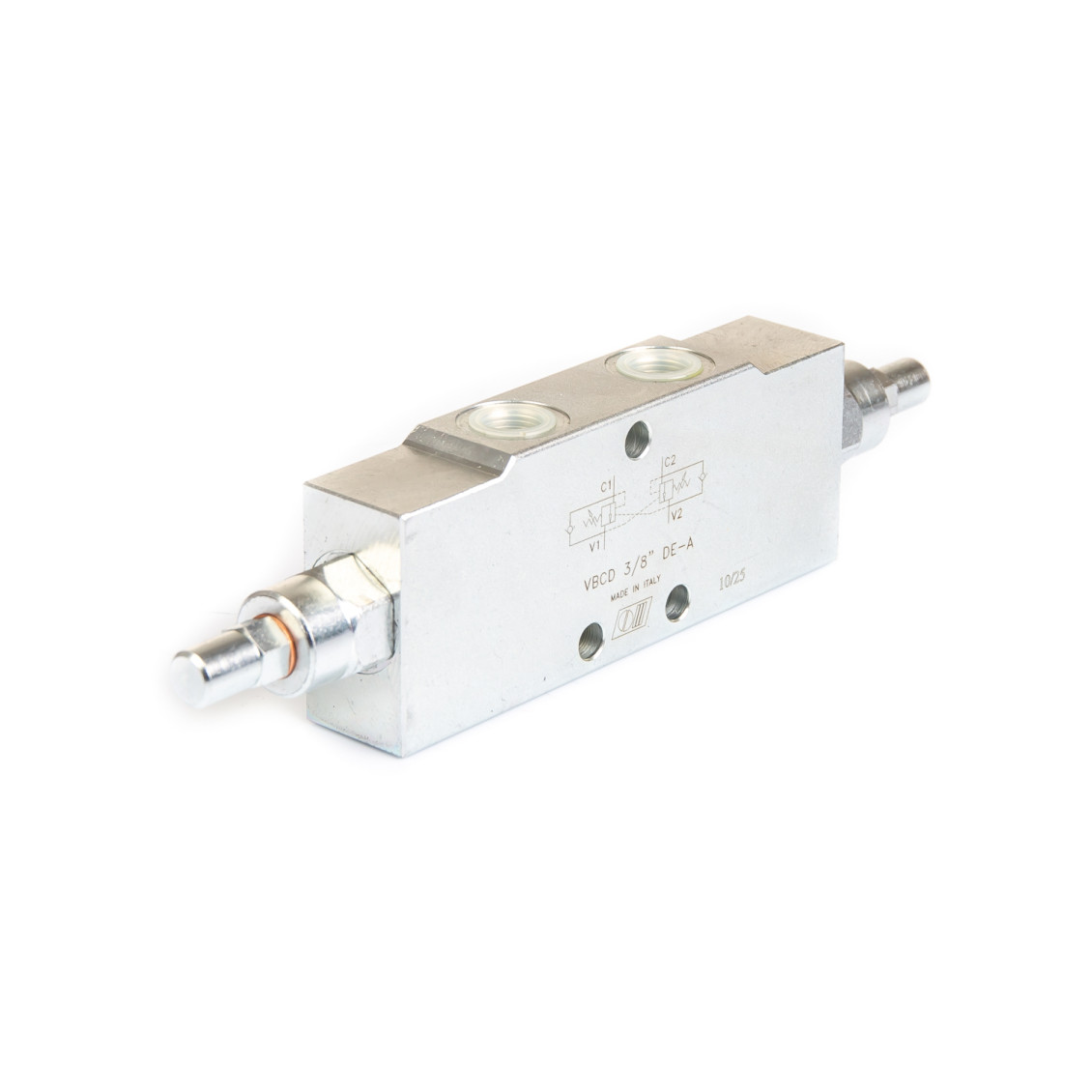

Doppelwirkendes Senkbremsventil (Overcenter-Ventil) – BSP 3/8"
Die Profilösung für absolute Lastkontrolle und ruckfreie Bewegung
Dieses hochwertige, doppelwirkende Senkbremsventil sichert Ihre hydraulischen Verbraucher in beiden Bewegungsrichtungen absolut zuverlässig ab. Es verhindert effektiv das unkontrollierte Absacken oder Voreilen von Lasten (z. B. bei ziehenden Zylindern oder überzentrischen Bewegungen) und bietet gleichzeitig einen integrierten Überlastschutz für den Verbraucher.
• Volumenstrom: max. 40 l/min
• Betriebsdruck: max. 350 bar
• Steuerungsverhältnis (Pilot Ratio): 1:4,5
• Material: Robustes Stahlgehäuse, verzinkt
Leistungsmerkmale & Funktion im Detail
1. Perfekte Kontrolle bei "Overcenter"-Anwendungen (Übertotpunkt-Bewegungen)
Wenn sich die Lastrichtung während des Bewegungsablaufs umkehrt – beispielsweise beim Herumschwenken eines Auslegers oder dem Umklappen einer Bühne über den Totpunkt hinaus –, neigt die Last dazu, den Zylinder "mitzuziehen". Das Ventil agiert hier als Overcenter-Ventil: Es erzeugt dynamisch genau so viel Gegendruck, wie die Last in diesem Moment fordert. Der Zylinder kann nicht voreilen, und die Bewegung bleibt über den gesamten Verlauf absolut synchron zum Ölfluss der Pumpe.
2. Warum dieses Ventil beim Runterklappen NICHT "rattert"
Viele Anwender kennen das Problem von doppelt-entsperrbaren Rückschlagventilen: (HZBXXX800028) Beim Absenken einer schweren Last baut sich Steuerdruck auf, das Ventil öffnet schlagartig, die Last sackt ab, der Druck bricht ein, das Ventil schließt wieder – ein extrem lautes und materialbelastendes Rattern entsteht. Hier spielt das Senkbremsventil mit seinem Steuerverhältnis von 1:4,5 seine Stärken aus:
• Proportionales Regelverhalten: Es arbeitet nicht wie ein digitaler "Ein/Aus"-Schalter. Das Ventil öffnet sich stattdessen gedrosselt und proportional zum anliegenden Steuerdruck.
• Gegendruck-Kompensation: Durch das feine Steuerverhältnis von 1:4,5 reicht ein relativ geringer, stabiler Steuerdruck auf der Gegenseite aus, um den Kolben sanft in der Schwebe zu halten.
• Das Ergebnis: Selbst beim schnellen Runterklappen oder bei wechselnden Lastverhältnissen gleitet der Zylinder absolut ruckfrei, leise und materialschonend in seine Endlage. Vorteile auf einen Blick
• Höchste Sicherheit: Hält die Last bei Schlauchbruch oder stehendem Motor leckölfrei in Position.
• Langlebigkeit: Verzinktes Stahlgehäuse schützt optimal vor Korrosion und härtesten Umgebungsbedingungen.
• Feinfühligkeit: Maximale Kontrolle und exakte Positionierung durch optimierte Steuerkolbengeometrie. Ideal geeignet für landwirtschaftliche Maschinen, Fahrzeugbau, Hebebühnen und Krananlagen.
Dieses hochwertige, doppelwirkende Senkbremsventil sichert Ihre hydraulischen Verbraucher in beiden Bewegungsrichtungen absolut zuverlässig ab. Es verhindert effektiv das unkontrollierte Absacken oder Voreilen von Lasten (z. B. bei ziehenden Zylindern oder überzentrischen Bewegungen) und bietet gleichzeitig einen integrierten Überlastschutz für den Verbraucher.
Technische Daten im Überblick
• Anschluss: G 3/8" BSP• Volumenstrom: max. 40 l/min
• Betriebsdruck: max. 350 bar
• Steuerungsverhältnis (Pilot Ratio): 1:4,5
• Material: Robustes Stahlgehäuse, verzinkt
Leistungsmerkmale & Funktion im Detail
1. Perfekte Kontrolle bei "Overcenter"-Anwendungen (Übertotpunkt-Bewegungen)
Wenn sich die Lastrichtung während des Bewegungsablaufs umkehrt – beispielsweise beim Herumschwenken eines Auslegers oder dem Umklappen einer Bühne über den Totpunkt hinaus –, neigt die Last dazu, den Zylinder "mitzuziehen". Das Ventil agiert hier als Overcenter-Ventil: Es erzeugt dynamisch genau so viel Gegendruck, wie die Last in diesem Moment fordert. Der Zylinder kann nicht voreilen, und die Bewegung bleibt über den gesamten Verlauf absolut synchron zum Ölfluss der Pumpe.
2. Warum dieses Ventil beim Runterklappen NICHT "rattert"
Viele Anwender kennen das Problem von doppelt-entsperrbaren Rückschlagventilen: (HZBXXX800028) Beim Absenken einer schweren Last baut sich Steuerdruck auf, das Ventil öffnet schlagartig, die Last sackt ab, der Druck bricht ein, das Ventil schließt wieder – ein extrem lautes und materialbelastendes Rattern entsteht. Hier spielt das Senkbremsventil mit seinem Steuerverhältnis von 1:4,5 seine Stärken aus:
• Proportionales Regelverhalten: Es arbeitet nicht wie ein digitaler "Ein/Aus"-Schalter. Das Ventil öffnet sich stattdessen gedrosselt und proportional zum anliegenden Steuerdruck.
• Gegendruck-Kompensation: Durch das feine Steuerverhältnis von 1:4,5 reicht ein relativ geringer, stabiler Steuerdruck auf der Gegenseite aus, um den Kolben sanft in der Schwebe zu halten.
• Das Ergebnis: Selbst beim schnellen Runterklappen oder bei wechselnden Lastverhältnissen gleitet der Zylinder absolut ruckfrei, leise und materialschonend in seine Endlage. Vorteile auf einen Blick
• Höchste Sicherheit: Hält die Last bei Schlauchbruch oder stehendem Motor leckölfrei in Position.
• Langlebigkeit: Verzinktes Stahlgehäuse schützt optimal vor Korrosion und härtesten Umgebungsbedingungen.
• Feinfühligkeit: Maximale Kontrolle und exakte Positionierung durch optimierte Steuerkolbengeometrie. Ideal geeignet für landwirtschaftliche Maschinen, Fahrzeugbau, Hebebühnen und Krananlagen.
