Knickdeichselzylinder

Hochleistungs-Knickdeichselzylinder (einfachwirkend)

Dieser robuste, einfachwirkende Hydraulikzylinder vom Typ ME ist speziell als Knickdeichselzylinder für landwirtschaftliche Fahrzeuge und Geräte des Herstellers Mengele konzipiert. Dank seiner extrem kompakten Bauform bei gleichzeitig massivem Gehäuse liefert er auch unter härtesten Einsatzbedingungen eine herausragende Leistung und Langlebigkeit.

Wichtigste Produktmerkmale:

• Passgenau für Mengele: Speziell abgestimmte Geometrie und Anschlussmaße für den Einsatz an Knickdeichseln von Mengele-Maschinen.
• Premium-Oberflächenschutz: Die Kolbenstange ist für maximalen Verschleißschutz und exzellente Korrosionsbeständigkeit hartverchromt. Die Zylinderoberfläche wird leicht geölt ausgeliefert.
• Hohe Druckfestigkeit: Sicherer Betrieb durch eine großzügige Auslegung auf einen Nenndruck pN von 250 bar.

Technische Daten:

• Typ / Kompatibilität: ME / Geeignet für Knickdeichsel, Mengele
• Funktionsweise: Einfachwirkend
• Nenndruck (pN): 250 bar
• Hub: 80 mm
• Kolbenstangen-Ø (d): 80 mm
• Zylinder-Außendurchmesser (D): 115 mm
• Einbaulänge (EL): 210 mm
• Kraft bei 180 bar: 90,4 kN
• Gewicht: 16,5 kg

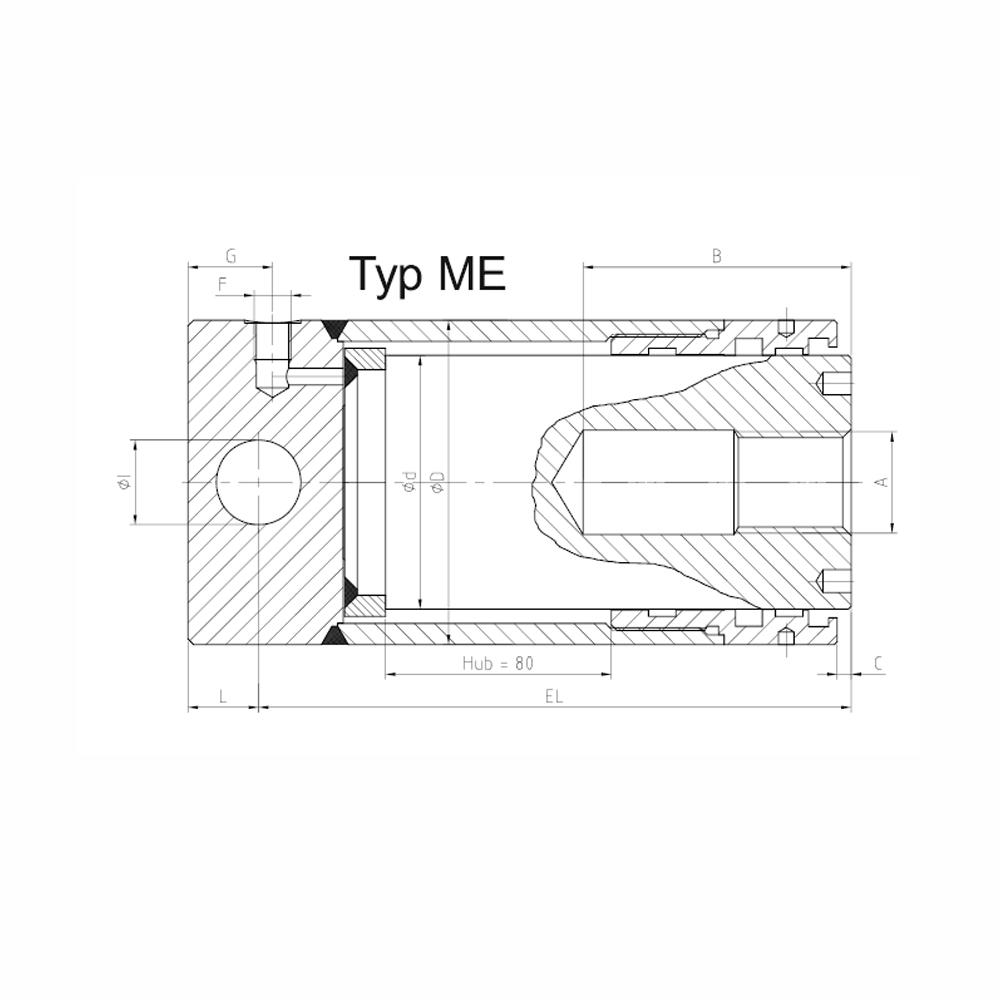

Anschluss- und Baumaße:

• Gewinde A: M36
• Maß B: 95 mm
• Maß C: 5 mm
• Gewinde F: G1/4"
• Maß G: 30 mm
• Maß I (Bohrungsdurchmesser): Ø 30,1 + 0,2 mm
• Maß L: 25 mm
