Zylinder einfachwirkend

Hydraulikzylinder einfachwirkend

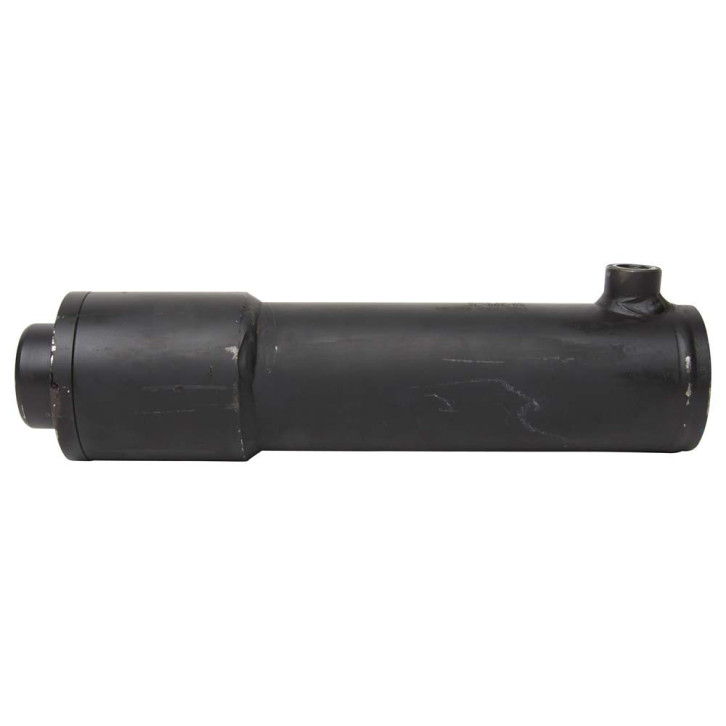

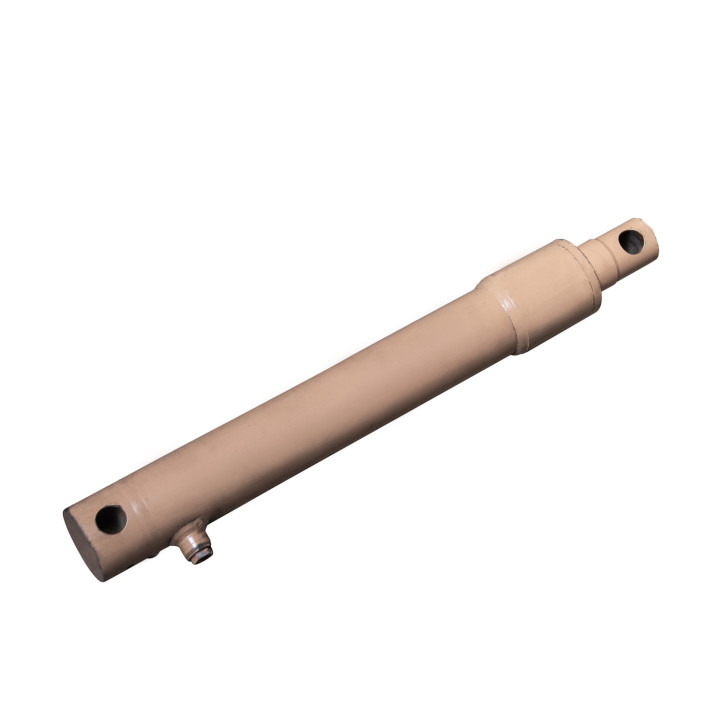

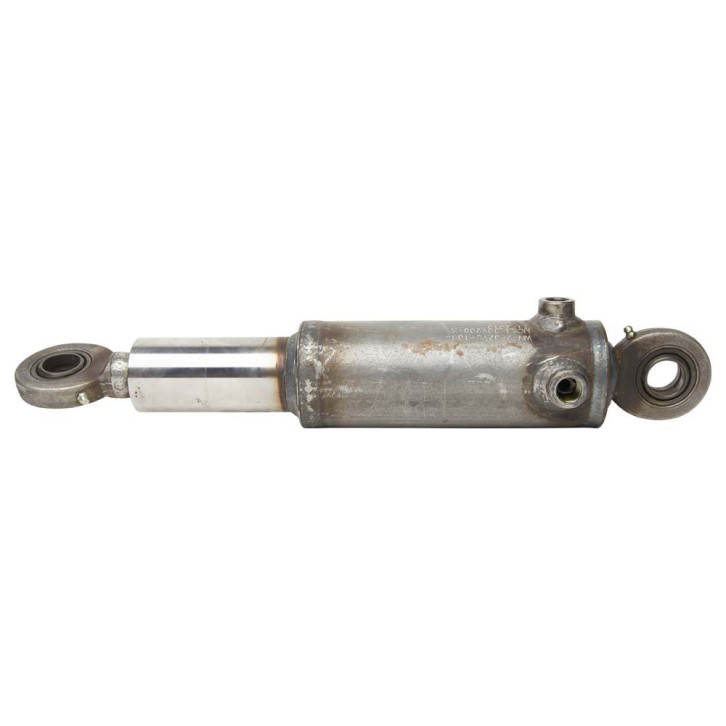

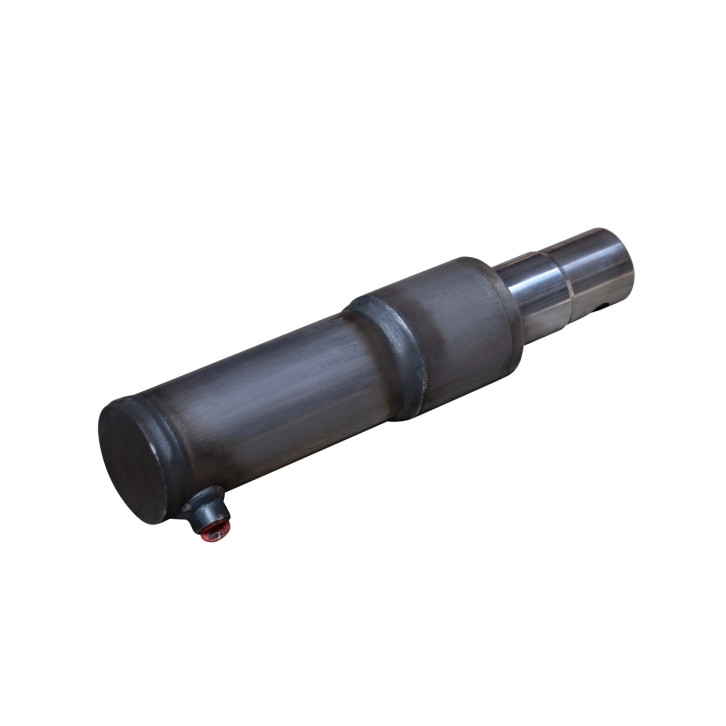

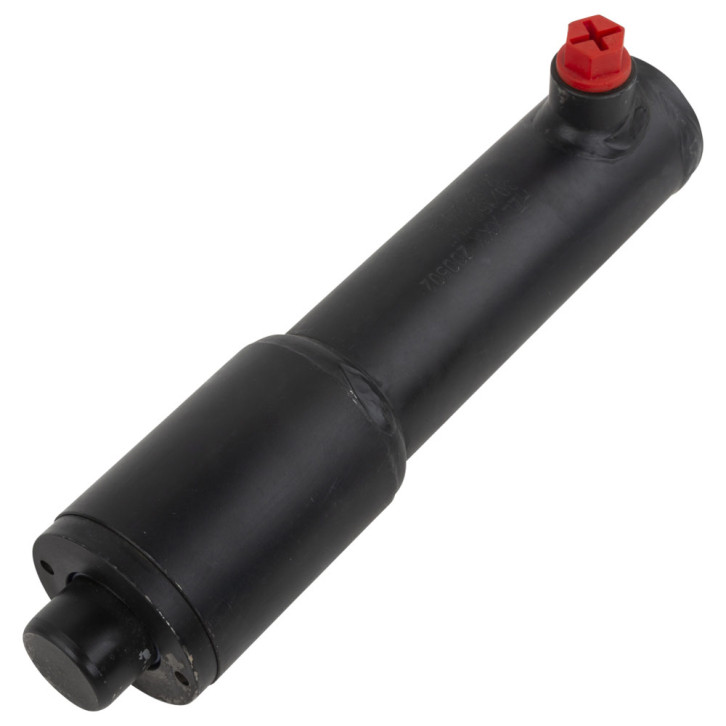

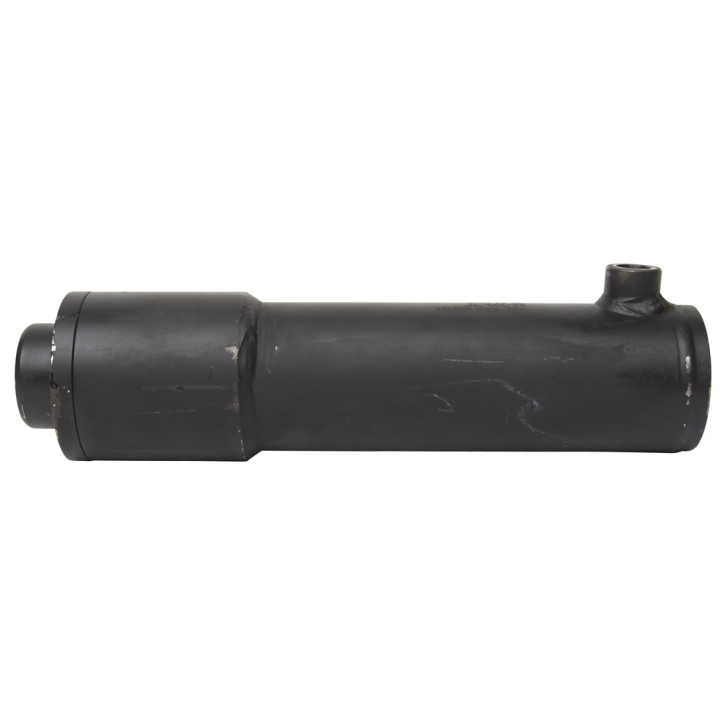

Ein einfachwirkender Zylinder baut Druck nur in eine Richtung auf — die Kolbenstange fährt hydraulisch aus, zurück zieht sie die Last oder eine eingebaute Feder. Das genügt überall dort, wo nur eine Bewegungsrichtung Kraft braucht: beim Heben einer Anbaukombination, beim Ziehen einer Deichsel oder beim Schwenken eines Anbaugeräts zur Seite. Im Sortiment stehen 17 Ausführungen mit Kolbenstangen von 25 bis 115 mm und Hüben von 30 bis 700 mm, alle mit rund 20 mm Kolbenstangenüberstand in Standardausführung.

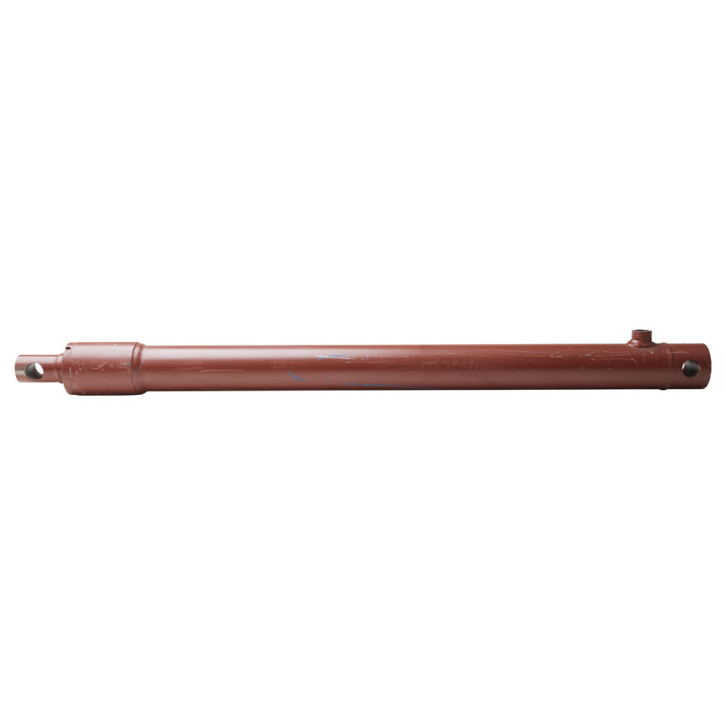

Zylinder mit ein- oder beidseitiger Bohrung

Für Anschlüsse an beiden Enden gibt es die Ausführung mit beidseitiger Bohrung — etwa mit 40 mm Stangen-Ø, 22 mm Bohrungs-Ø und 700 mm Hub. Reicht ein Anschluss, genügt die einseitige Bohrung, zum Beispiel mit 60 mm Stangen-Ø und 500 mm Hub. Beide Bauarten laufen mit R 3/8″-Anschluss.

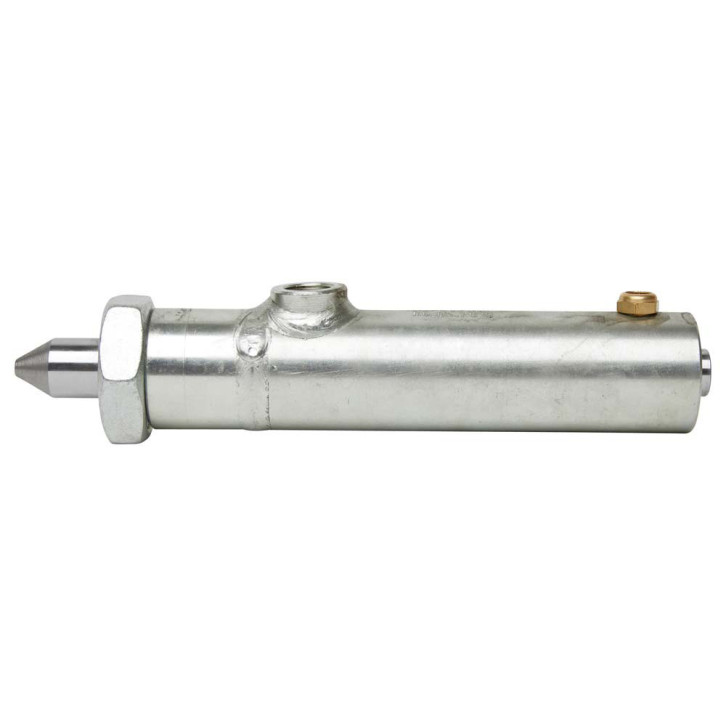

Zylinder mit hydraulischer Entlüftung und Federrückzug

Für die hydraulische Bremse führt Fliegl einen Zylindertyp mit integrierter Rückzugfeder — er fährt ohne Gegendruck von selbst zurück, sobald der Systemdruck abfällt. Verfügbar mit beidseitiger Bohrung (Ø 16 mm) in den Stangendurchmessern 25 und 35 mm.

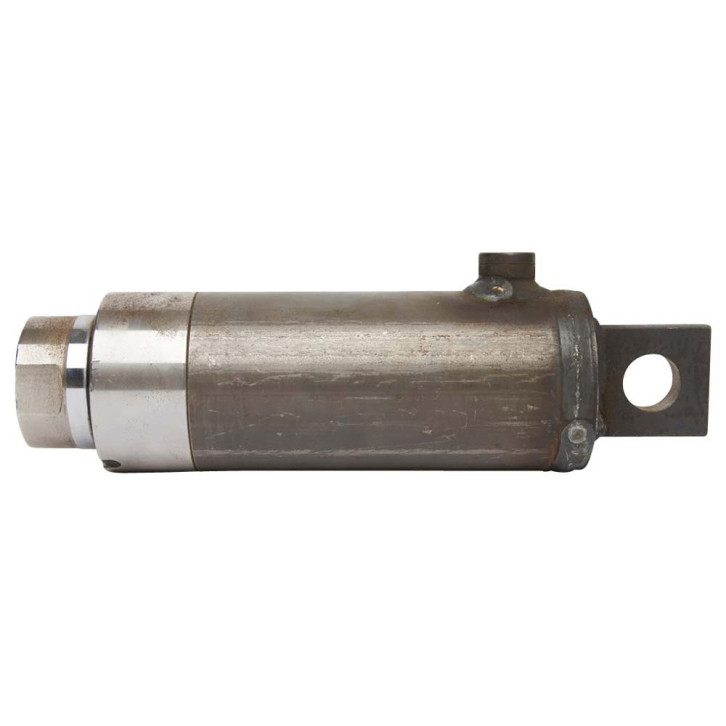

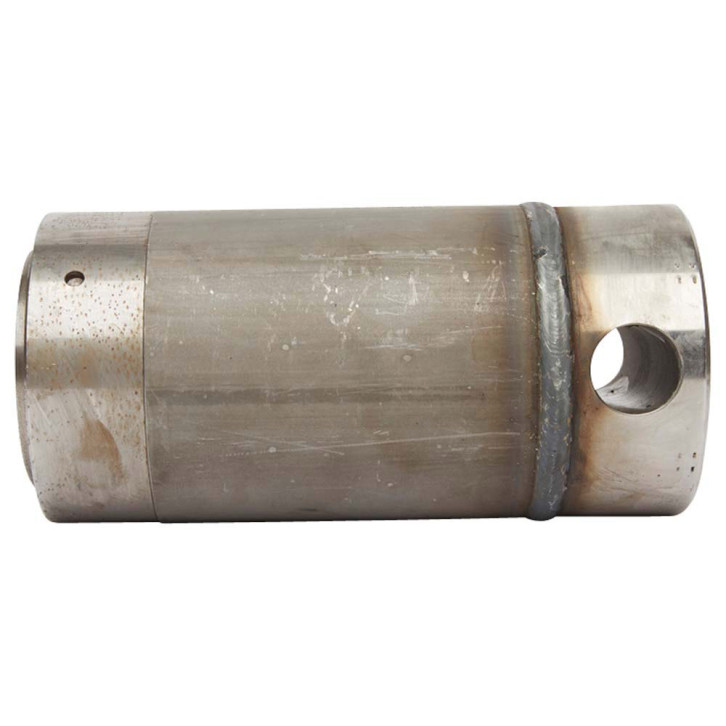

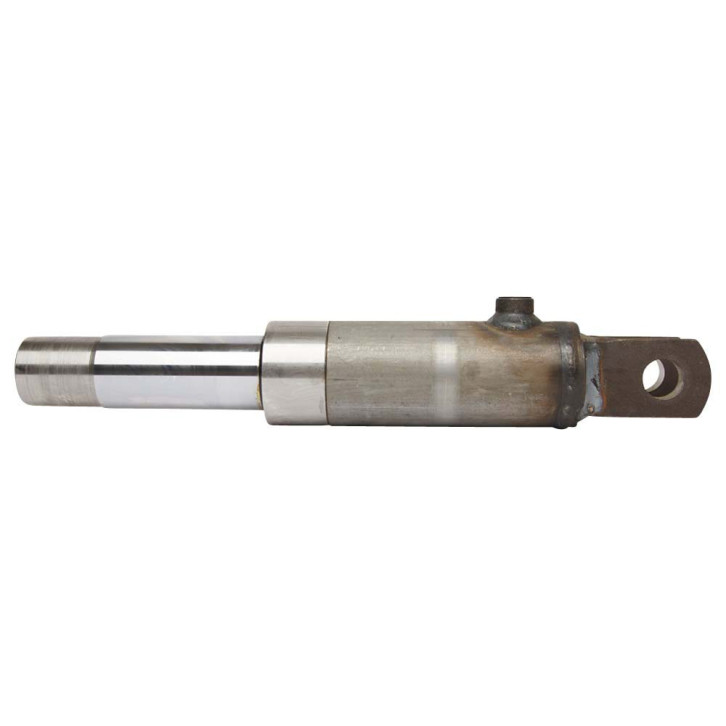

Knickdeichselzylinder für Mengele, Claas und Pöttinger

Für Anhänger mit Knickdeichsel führt Fliegl passende Zylinder für die gängigen Hersteller: für Mengele und Deutz-Fahr, für Claas sowie für Pöttinger und Landsberg. Die Zuordnung steht direkt am Artikel, sodass sich der passende Zylinder ohne Umbau der Deichsel bestellen lässt.

Häufige Fragen

Was macht einen Zylinder „einfachwirkend"?

Er baut Druck nur in einer Bewegungsrichtung auf. Die Rückstellung übernimmt entweder die Last selbst — etwa das Eigengewicht eines abgesenkten Anbaugeräts — oder eine eingebaute Rückzugfeder, wie beim Zylinder für die hydraulische Bremse.

Wofür wird ein Zugzylinder eingesetzt?

Ein schwerer einfachwirkender Zylinder hebt und schwenkt beispielsweise eine Drillmaschine zur Hinterachse des Schleppers — die Vorderachse bleibt dabei belastet und lenkfähig, weil sich der Schwerpunkt der Anbaukombination nach vorn verlagert.

Passt der Zylinder zu jedem Traktor?

Der Anschluss (in der Regel R 3/8″) und der Steuerkreis des Traktors entscheiden über die Kompatibilität. Bei Unsicherheit bestimmt der Kundendienst unter +49 (0) 8671 / 9600-0 (Mo–Fr 7:30–18:00, Sa 8:00–12:00) den passenden Zylinder anhand von Anbaugerät und Schlepper.
