Elictric valve 4/3 Load Sensing / Black-white

Elektroventil 4/3 NG 10 / h - 24V   Unsere Elektroventile sind dank ihrer großen zulässigen Durchflussmengen und hohen erlaubten Drücke verbunden mit extrem niedrigen Platzbedarf für die verschiedensten Anwendungsgebiete geeignet. Durch den Einsatz von Ölbadmagneten wird die Ausführung besonders betriebssicher und wirtschaftlich, da keine dynamischen Dichtungen erforderlich sind; der Magnetkern ist direkt am Ventilgehäuse angeschraubt, die Spule ist mittels einer Hutmutter befestigt.   Die strömungstechnisch besonders günstige Gestaltung der Durchflussquerschnitte und der Kolben ermöglichst hohe Durchflussmengen bei minimalem Druckgefälle. Die Rückführung des Kolbens in die Ausgangslage erfolgt mittels exakt abgestimmter Federn, welche den Kolben sofort nach Wegfallen der auf ihn einwirkenden Stellkraft in seine Ruhestellung zurückführen.   Als Druckmedium werden Hydraulik-Mineralöl nach DIN 51525 empfohlen. Mit den elektromagnetischen Steuerventilen von "Fliegl" können Sie bis zu 8 Funktionen betätigen (einfachwirkend oder doppelwirkend)

• Einfacher Austausch der Erregerspulen ohne Öffnen des Hydraulikkreises
• Stetige Steuerung in beiden Druchflussrichtungen

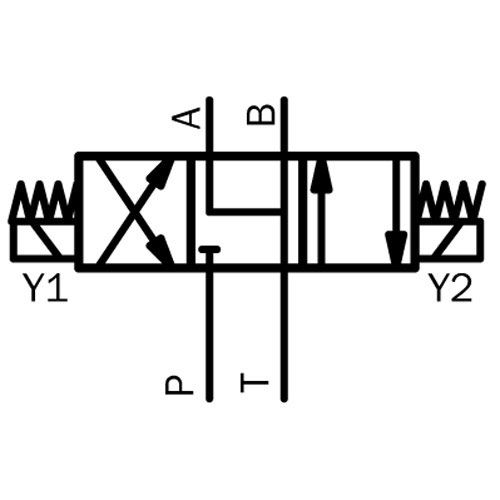

  Schaltstellungen - Stromlos:

• a) Pumpe - Tank offen (druckloser Umlauf) Verbraucher A - B geschlossen (Bild a)
• b) Pumpe - Tank geschlossen Verbraucher A - B geschlossen (Bild b)
• c) Pumpe - Tank und A-B offen (Schwimmstellung) (Bild c)
• d) Pumpe geschlossen - A - B und T verbunden

  Durchflussmenge der Wegeventile mit Grundplatte:

• NG06 = bis 50L/min. Einschraubgewinde: R 3/8" A,B; R 1/2" P,T
• NG10 = bis 100L/min. Einschraubgewinde: R 1/2" A,B; R3/4" P,T

  Technische Daten:

• Max. Vol.: 140 l/min.
• Max. Druck: 320 bar
• Nenngröße: NG 10
• Spannung: 24 V
